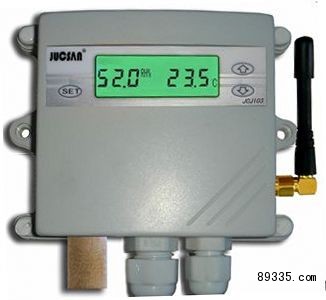

JCJ103无线温湿度变送器
产品简介：
JCJ103无线温湿度变送器采用进口数字温湿度传感器，其具有性能稳定、测量准确、经济实用等特点。信号输出为无线方式（利用无线技术的专用433MHZ频段），多台温湿度变送器通过无线接收器可组成温湿度监测、监控系统。
应用场合：
JCJ103无线数字温湿度变送器非常适用于室内各种环境的温湿度测量，如机房、楼宇、生产车间、仓库、温室、实验室、博物馆、图书馆、档案馆等。
技术参数：
测温范围:探头外置：-40-80℃
温度精度 :±0.5℃（0-50℃）
湿度范围:0-100%RH
湿度精度:±3% RH(20%~90%),
显示方式:单排LCD液晶显示，宽*高=45*15mm
无线传输方式:433MHZ，空旷环境传输距离150米
通讯协议:标准modbus-rtu
供电方式:12VDC或24VDC
结构形式:一体式、白色ABS工程塑料
工作电流:≤100mA
外形尺寸:117X86X41mm
安装方式 :壁挂式
存储环境:-20℃～60℃，5-90%RH，无结露
通讯说明：
JCJ102可通过标准DB-9接口与计算机串口相连，当传输距离为15米时，码元畸变率仅为4%；当通过标准485-232转换接口与计算机串口相连，在传输距离为1500米时码元畸变率小于等于4%，严格复合EIA(美国电子工业协会)串行总线标准。
JCJ102通过标准的RS232或RS422/485通讯口，可直接接计算机通讯，国际标准MODBUS-RTU通讯协议：
在使用组态软件时，须选用的设备为MODICON(莫迪康)的PLC，MODBUS-RTU地址型。数据为整型16位。支持MODBUS协议03H、04H、06H指令（03H、06H读写参数，04H读测量值)，
参数寄存器地址：
发送数据为:01 04 00 00 00 01 31 CA
其中，01时本机地址，04是通讯指令，00 00是寄存器起始地址，00 01表示读一个数，31 CA 是校验码。
返回数据为:01 04 02 03 E8 B9 8E(其中03 E8对应测量值)
其中，01是本机地址，04是通讯指令，02为返回数据即测量值字节数，B9 83是检验码。
例2：读参数本机地址值（本机地址=1）
发送数据为:01 03 00 00 00 01 84 0A
其中，01时本机地址，03是通讯指令，00 00是寄存器起始地址，00 01表示读一个数，84 0A 是校验码。
返回数据为:01 03 02 00 01 79 84
其中，01是本机地址，03是通讯指令，02为返回数据即本机地址值字节数，79 84是检验码。
例3：写参数本机地址值（本机地址=1，写入值为2）
发送数据为: 01 06 00 00 00 02 08 0B
其中，01时本机地址，06是通讯指令，00 00是寄存器地址，00 02表示参数值，08 0B 是校验码。
返回数据与发送数据一致。
注：对于工业组态软件
温、湿度测量值的寄存器分别为3x001和3x002；
设备地址使用的寄存器为4x001；
通讯波特率使用的寄存器为：4x002；
湿度偏差修正使用的寄存器为：4x104；
